建設方：上海鑫美汽車零部件制造有限公司
承建方：上海奉彩鋼結構有限公司
設計依據：本鋼結構廠房設計依據來源上海鑫美汽車零部件制造有限公司提供的數據，建設方要求廠房能承重5噸以下的生產物資起吊與裝運生產。奉彩公司根據場地進行大跨度中間加設三柱設計方案，屋面每隔一間距設彩鋼氣樓，屋脊為5型大型氣樓。

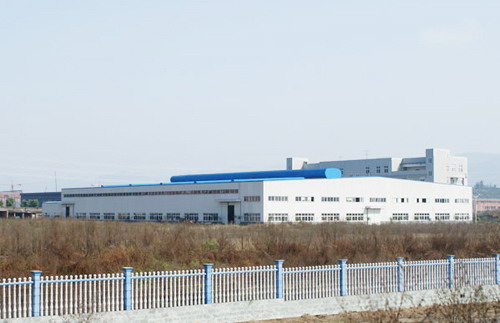

建筑規模：長88米，寬60米，檐高7米，，建筑面積為5280平方米。
設計概況：本鋼結構廠房采用門式鋼架結構，中間立三 排柱，行車梁高為6米，噸位5噸。節點采用螺栓連接。該廠房基礎為獨立基礎加地梁?？蚣苓吜⒅捎米兘孛鍴型鋼制作，中間三排立柱采用等截面H型鋼制作。 屋面鋼梁采用變截面H型鋼制作。鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
鋼立柱：400~600*200*6*8H鋼，屋面鋼梁400~600*200*6*8H鋼。檁條：220*70*20*2.2C型鋼。外墻 1.2米以下為土建磚墻，上為50mm彩鋼夾芯板，屋面為75mm彩鋼瓦楞夾芯板，屋面設兩條鋼板排水檐溝。排入室內雨水系統，屋面下水坡度為1/15。
本工程工期為50天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
