建設方：上海東瀛制衣有限公司
承建方：上海奉彩鋼結構有限公司

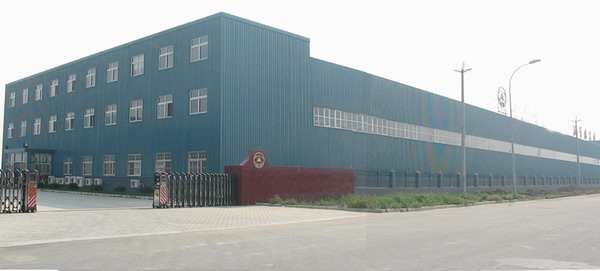

設計依據：本工程作為上海東瀛制衣有限公司新建辦公區與生產車間用房，奉彩鋼構根據其廠區場地不寬，以及為7字弄地形。特設計彩鋼板鋼結構辦公樓與彩鋼板鋼結構車間相連。
建筑規模：辦公區長30米，寬12米，檐高10米（第一層凈高3.5米，第二層凈高3，第二層凈高3米）。生產車間長90米，寬20米，檐高10米（第一層凈高5米，第二層凈高4.5米）建筑總面積為4680平方米。
設計概況：本鋼結構廠房采用門式鋼架結構，節點采用螺栓連接。該廠房基礎為獨立基礎加地梁。鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
辦公區：第一層396*199*7*11H型鋼立柱；樓面鋼梁：396*199*7*11H型鋼；樓面次梁298*149*5.5*8H鋼；樓 層部分采用樓承板上現澆100mm厚混凝土。第三層立柱：298*149*5.5*8H鋼立柱與屋面鋼梁；屋面設兩條鋼板檐溝，排入室內雨水系統。屋面彩 鋼板采用75mm彩鋼瓦楞夾芯板。屋面坡度為1/10。
生產車間：第一層396*199*7*11H型鋼立柱；樓面鋼梁：396*199*7*11H型鋼；樓面次梁298*149*5.5*8H鋼； 樓層部分采用樓承板上現澆100mm厚混凝土。第二層鋼梁與鋼柱為248*124*5*8H型鋼，屋面彩鋼板采用75mm彩鋼瓦楞夾芯板。屋面坡度為 1/10，設兩條鋼板檐溝，排入室內雨水系統。
外墻部分：1.2米以下為新砌磚墻，上為HV900型彩鋼瓦內夾保溫棉式，窗為塑鋼推拉窗，門為彩鋼板移門。
本工程工期為90天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
