網架結構形式與應用范圍
適用范圍

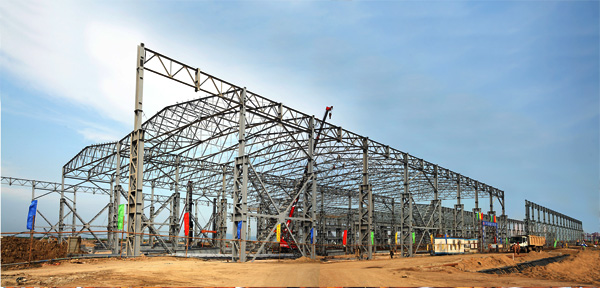

網架鋼結構既可用于體育館、俱樂部、展覽館、影劇院、車站候車大廳等公共建筑，近年來也越來越多地用于倉庫、飛機庫、廠房等工業建筑中。
鋼結構網架形式
1.按結構組成，通常分為雙層或三層網架；
2.按支承情況分，有周邊支承、點支承、周邊支承和點支承混合等形式；
3.按照網架組成情況，可分為由兩向或三向平面桁架組成的交叉桁架體系、由三角錐體或四角錐體組成的空間角錐體系等等。
4.網架按弦桿層數不同可分為雙層網架和三層網架。
5.雙層網架是由上弦、下弦和腹桿組成的空間結構，是最常用的網架形式。
6.三層網架是由上弦、中弦、下弦、上腹桿和下腹桿組成的空間結構。
7.當網架跨度較大時，三層網架用鋼量比雙層網架用鋼量省。但由于節點和桿件數量增多，尤其是中層節點所連桿件 較多，使構造復雜，造價有所提高。
鋼結構網架雙層網架的常見形式
㈠矩形建筑平面：
1.兩向正交斜放 短桁架對長桁架有嵌固作用，受力有利，角部產生拔力，常取無角部形式。
2.兩向斜交斜放 適用于兩個方向網格尺寸不同的情形，受力性能欠佳，節點構造較復雜
㈡三向網架
1.三個方向的平面桁架相互交角60°
2.比兩向網架剛度大，適合大跨度
3.常用于正三角形，正六邊形平面
㈢正放四角錐網架空間剛度較好，但桿件數量較多，用鋼量偏大。適用于接近方形的中小跨度網架，宜采用周邊支承。
1.將正放四角錐網架適當抽掉一些腹桿和下弦桿。
2..保持正放四角錐網架周邊四角錐不變，中間四角錐間隔抽空，下弦桿呈正交斜放，上弦桿呈正交正放。
3..克服了斜放四角錐網架屋面板類型多，屋面組織排水較困難的缺點。
4.上弦網格呈正交斜放，下弦網格為正交正放。網架上弦桿短，下弦桿長，受力合理。
5.適用于中小跨度周邊支承，或周邊支承與點支承相結合的矩形平面。
五、鋼結構網架選型的基本原則
1.對于大跨度結構：優選三向交叉網架和三角錐網架
