建設方：上海東洋進出口電器有限公司
承建方：上海奉彩鋼結構有限公司
設計依據：本鋼結構廠房設計圖依據來源為上海東洋進出口電器有限公司。要求本建筑方案能滿足大型電器組裝及成型出廠。
建筑規模：長54米，寬50米，檐高7.5米，建筑總面積為2700平方米。

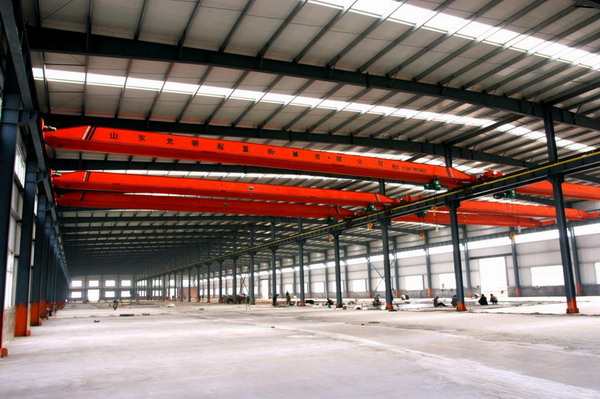

設計概況：本鋼結構廠房采用門式連跨鋼架結構，共兩跨，單層，共設10噸位吊車裝置3臺，行車梁高為6米。鋼框架節點采用螺栓連 接。該廠房基礎為獨立基礎加地梁。鋼梁采用變截面H型鋼制作，鋼柱采用等截面H鋼，鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B 型H型鋼作為鋼梁與鋼立柱。
具體用料如下：
鋼立柱：346*174*6*9H鋼，屋面鋼梁300~500*200*6*8H鋼。檁條：200*70*20*2.0C型鋼。外墻1.2米以 下為土建磚墻，上為50mm彩鋼夾芯板，屋面為75mm型彩鋼瓦楞夾芯板，屋面設三條鋼板排水檐溝。排入室內雨水系統，屋面下水坡度為1/10。屋面每間 距夾同型號采光瓦一張。
本工程工期為50天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
