建設方：上海東芝空調電器有限公司
承建方：上海奉彩鋼結構有限公司
設計依據：本鋼結構廠房設計圖為上海東芝空調電器有限公司自行提供。

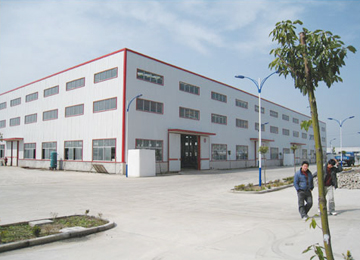

建筑規模：長108米，寬36米，檐高8米，建筑占地面積為3888平方米，建筑總面積為7776平方米。
設計概況：本鋼結構廠房采用門式鋼架結構，節點采用螺栓連接。該廠房基礎為獨立基礎加地梁?？蚣懿捎米兘孛鍴型鋼制作，鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
鋼立柱：300~500*200*6*8H鋼，屋面鋼梁300~500*200*6*8H鋼。檁條：200*70*20*2.0C型鋼。外墻 1.2米以下為土建磚墻，上為50mm彩鋼夾芯板，屋面為75mm型彩鋼瓦楞夾芯板（彩鋼板全為寶鋼牌），屋面設兩條鍍鋅鋼板排水檐溝。排入室內雨水系 統，屋面下水坡度為1/15。
本工程工期為100天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
